Ako zapojiť zásuvku a namontovať vypínače?
Obsah článku: + Zobraziť obsah článku
Potrebujete nutne zapojiť zásuvky alebo namontovať vypínače, ale neviete ako na to? Vďaka nasledujúcim inštukciám to určite zvládnete. Hoci sa môže zapojenie zásuvky či montáž vypínačov javiť ako banalita, netreba túto technickú záležitosť podceňovať. Od správneho zapojenia zásuvky môže záviesieť bezpečnosť zdravia a majetku.
Zapájanie zásuviek a montáž vypínačov patrí medzi práce, ktoré zvládne aj zručnejší domáci majster. Bez ohľadu na to, či robíte s elektroinštaláciou v novostavbe, alebo sa cyhstáte na zapojenie zásuviek a inštaláciu vypínačov v staršom dome/byte, opatrnosť je na mieste. Nasledujúci návod má len informatívny charakter a za realizáciu nesie zdpvoednosť samotná osoba.
Obľúbené elektrické zásuvky
| Názov | Hodnotenie | Detail |
|---|---|---|
| Legrand 753186 Valena Life |  | Zobraziť produkt |
| PowerCube Original USB | | Zobraziť produkt |
| ABB Tango ✔ NÁŠ TIP | | Zobraziť produkt |
| EMOS rozbočovač | | Zobraziť produkt |
| ABB Levit | | Zobraziť produkt |
Bezpečnosť pri práci je prvoradá
Nič nie je dôležitejšie, ako ľudský život. Myslite na to, ak sa pustíte do prác s elektrikou na vlastnú päsť. Elektrika je dobrý sluha, ale zlý pán, preto je práca s elektrikou nebezpečná a malá nepozornosť sa môže skončiť pri najlepšom ľahkým úrazom. Väčšinou sa človek po zasiahnutí prúdom odpojí od elektriky samostatne buď odskočením alebo odtiahnutím ruky a len ho „potrasie“. Inokedy však človek po zásahu elektrickým prúdom dostane kŕč do svalstva a nie je schopný sa samostatne odpojiť od prúdu, vytvorí tzv. elektrický obvod a elektrika ním naďalej prechádza.
Vtedy veľa ľudí spanikári a nevie čo má robiť. V horšom prípade sa dotknú zasiahnutého človeka a sami sa pripoja do elektrického obvodu. V takomto prípade musíte dotyčného odstrčiť tak, aby ste sa svojou kožou nedotkli tej jeho, pretože koža obsahuje vodu a tým pádom je vodivá. Najlepšie je chytiť dotyčného za oblečenie a odstaviť od elektriky.
Rada: Zásuvka i vypínače sú súčasťou elektroinštalácie a o zapájanie do elektrickej sústavy by sa mal postarať kvalifikovaný elektrikár či elektrotechnik. Pred samotným zapájaním teda vždy vypnite prúdové ističe daného okruhu. V prípade, že daný okruh nedokážete identifikovať, vypnite hlavný istič. Pri práci s elektroinštalácou musí byť okruh bez napätia.
Nástroje potrebné na výmenu zásuviek a vypínačov
Náradie, bez ktorého sa pri výmene zásuvky (ľudovo nazývanej aj zástrčky) nezaobídete sú štipacie kliešte a krížový skrutkovač. Obe by mali mať gumovú alebo plastovú rúčku, ktorá je vhodným elektrickým izolantom.
Voliteľné náradie je skúšačka, ktorou dokážete zmerať, či káble s ktorými pracujete nie sú pod elektrickým prúdom. Ak ju doma ešte nemáte, najlacnejší typ stojí v obchodoch 1,5€ a môže vám poslúžiť pri ďalšej výmene zásuviek, či vypínačov.

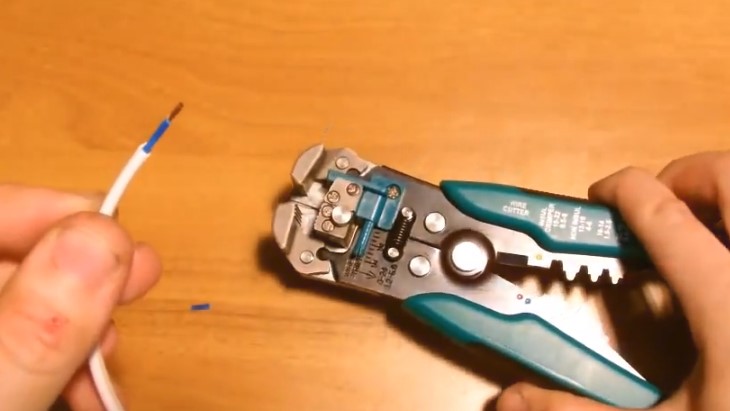

Pre ešte väčšiu bezpečnosť odporúčame mať po celý čas pracovné gumené rukavice. Ak budete inštalovať úplne novú zásuvku, môžu sa vám zísť tzv. odizolovacie kliešte, ktorými dáte dole izoláciu z nových vodičov.

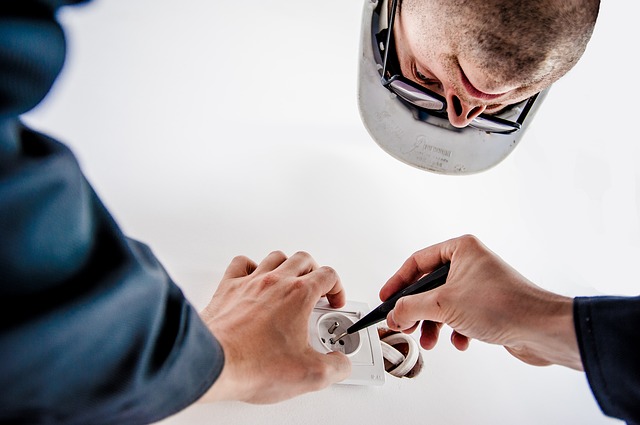

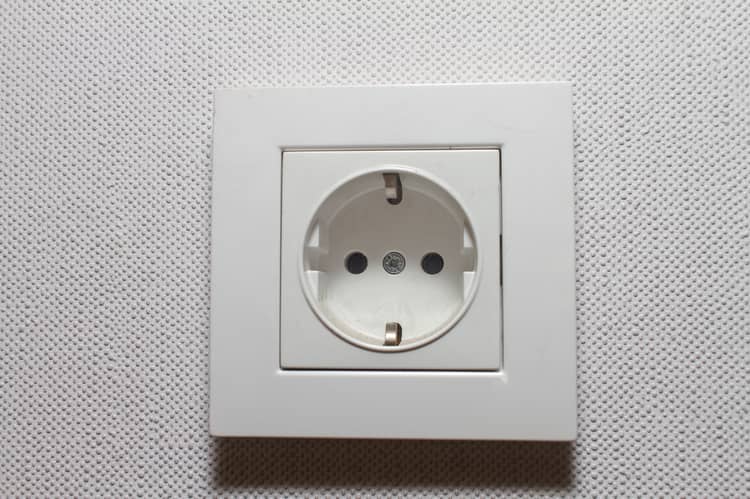

Zapojenie zásuvky alebo výmena starej za novú
Či už idete vymieňať zásuvku alebo vypínač, prvým a zároveň najdôležitejším krokom, ktorý opäť pripomíname, je vypnutie elektrického prúdu pomocou ističa. Ak si nie ste istý tým, ktorý istič máte vypnúť, vypnite všetky ističe. Následne skontrolujte pomocou skúšačky, či máte v zásuvke nulové napätie.
Ak idete vymieňať starú zásuvku, budete to mať o čosi jednoduchšie. Po odskrutkovaní skrutky v strede demontujte kryt zásuvky. Následne odskrutkujte skrutky po stranách (vo väčšine prípadov sú vľavo a vpravo, niekde však môžu byť skrutky hore a dole), ktoré držia vnútornú konštrukciu zásuvky.
Vyberte vnútornú konštrukciu zásuvky a všimnite si farebné rozloženie vodičov na vnútornej strane. Môžete si to napríklad aj odfotiť, neskôr sa tak jednoducho uistíte o správnosti rozmiestnenia vodičov do konštrukcie. Teraz odskrutkujte skrutky, ktoré držia jednotlivé vodiče na vnútornej konštrukcii zásuvky. Vizuálne skontrolujte odizolované časti vodičov, ak sú v poriadku, nemusíte nič robiť a potreba odizolovania vám odpadá. Ak sú na vodičoch viditeľné zhorené miesta, prípadne je poškodená izolácia, skráťte vodiče pomocou kliešťov, ak to dovoľuje dĺžka káblov.

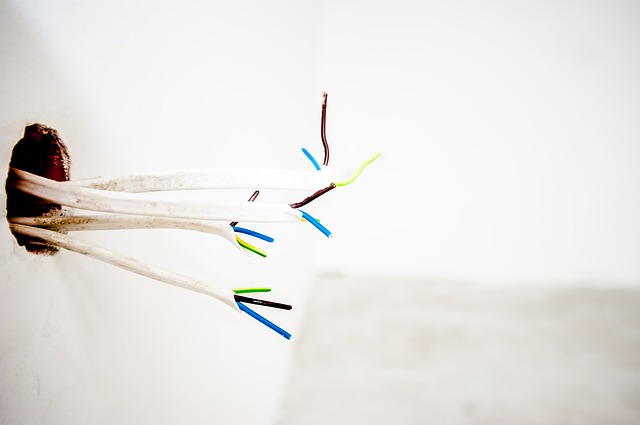

Ak idete inštalovať novú zásuvku, budete si musieť odizolovať vodiče pomocou odizolovacích kliešťov. Dĺžka odizolovania vodiča je podľa potreby, bude sa však pohybovať okolo dĺžky 10 milimetrov. Dĺžka samotných káblov by mala byť taká, aby vám s nimi pohodlne pracovalo, ale zároveň ste ich vedeli bezproblémovo aplikovať s konštrukciou zásuvky do steny. Skracujte ich vždy postupne, pamätajte, že dlhý kábel vždy viete ľahko skrátiť. Problém však môže nastať, ak si káble skrátite príliš.
Dĺžka odizolovania súvusí aj s typom svorky. Existujú skrutkové, strmeňové, dutinové alebo pružinové svorky. Každá z nich má svoje špecifiká, ktroté súvisia s vedením vodičov - káblov aj ich upevnením.
Pred zapájaním vodičov si môžete predpripraviť skrutky, ktoré držia konštrukciu zásuvky a namontovať ich na krabicu zásuvky.
Označenie vodičov elektrickej zásuvky:
- Pri čelnom pohľade na zásuvku je L fáza (hnedý, sivý alebo čierny vodič) umiestnená vľavo
- neutrálny (modrý) N vodič, ľudovo nazývaný aj fáza nulák, je umiestnený vpravo
- ochranný vodič PE resp. uzemnenie (zelenožltý) je hore

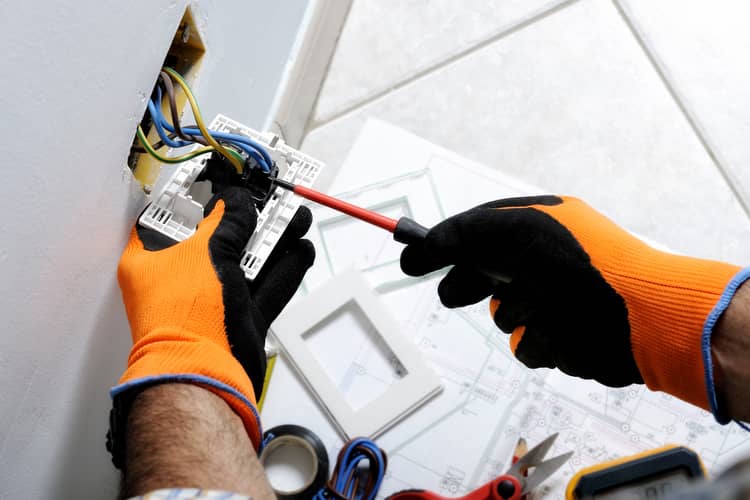

Označenie káblov na základe farebného odlíšenia je veľmi dôležité, aby bolo možné jednotlivé vodiče pripojiť k zásuvke. Vodiče zapojte do príslušných častí zásuvky podľa návodu rozmiestnenia vyššie. Začnite fázou, teda hnedým alebo čiernym vodičom. Dotiahnite vodič k zásuvke skrutkou pomocou skrutkovača. Rovnako postupujte aj pri ostatných vodičoch.
Ak máte všetky káble správne umiestnené v konštrukcii zásuvky, naposledy sa uistite, že všetky pevne držia na konštrukcii. Potom vnútornú konštrukciu zásuvky aplikujte do steny, ak je to potrebné, pomocou skrutkovača si môžete „upratať“ káble v stene. Naskrutkujte bočné skrutky, ktoré budú držať konštrukciu zásuvky na stene. Ak ste si ich pripravili vopred, stačí nasadiť konštrukciu zásuvky a skrutky dotiahnuť. Teraz aplikujte vrchný kryt zásuvky, ktorý upevníte dotiahnutím skrutky v strede.
Pozor, ak aj máte poistený byt proti nehode, ako napríklad požiar, ktorý vznikol z dôvodu chyby v elektroinštalácii, poisťovňa vám nemusí uznať poistnú udalosť. Môže to odôvodniť neodbornou inštaláciou elektriky, preto je lepšie, ak vám zásuvku namontuje odborník, ktorý vám o tom dá aj potvrdenie.
Zapojenie zásuvky s dvoma vodičmi
Pripomenúť ešte musíme, že v prípade, ak meníte zásuvky v starších domoch, môžete sa stretnúť so staršími elektroinštaláciami, ktoré sú označované ako TN-C. Ide o zásuvky s dvoma vodičmi, ktoré majú L fázu (hnedý kábel) a PEN kombinovaný vodič, ktorá je nulák a súčasne je aj uzemňujúci. Má žltozelenú farbu prípadne čisto zelenú.
Fázový vodič sa rovnako tak pripája na ľavú stranu (zdierku). PEN vodič je potrebné najskôr pripojiť na ochranný kolík a následne pripojiť k vodiču rovnakej farby na pravej strane. V súčastnosti sú v domácnostaich TN-C elektroinštalácie nepovolené. Takúto zásuvku môžete aj s krabicou vymeniť za novú, ktorá spĺňa normy TN-S (trojvodičovej elektroinštalácie).
Ako vymeniť vypínač
Rovnako ako pri zásuvke vypnite hlavný istič. Skontrolujte prítomnosť elektrického prúdu vo vypínači jeho stlačením (rozsvietením). Ak ste vypli správny istič, po stlačení sa vám nerozsvietilo príslušné svetlo. Dajte pozor, aby ste nemali nefunkčnú iba žiarovku a vypínač by bol naďalej napájaný elektrikou.

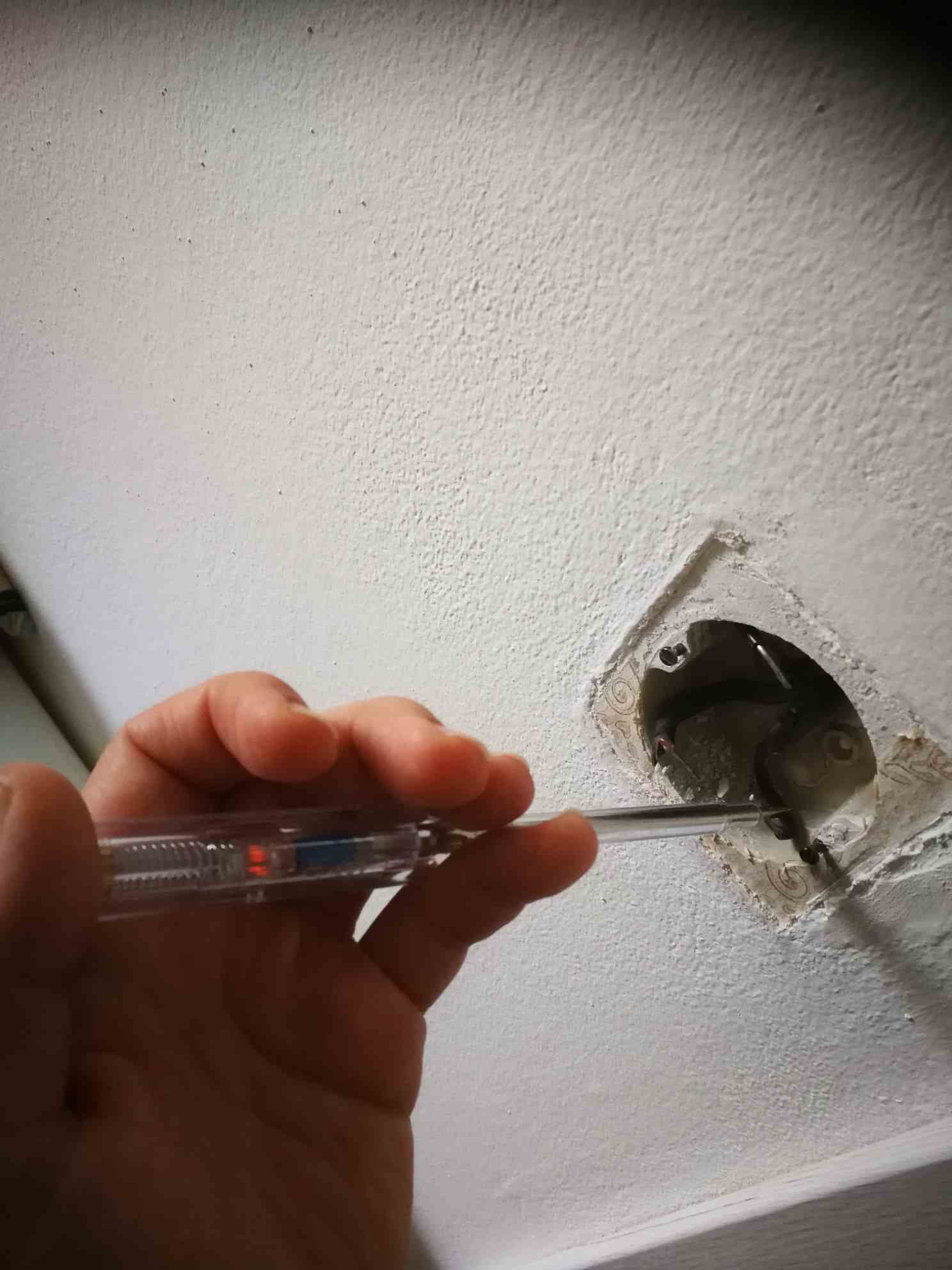

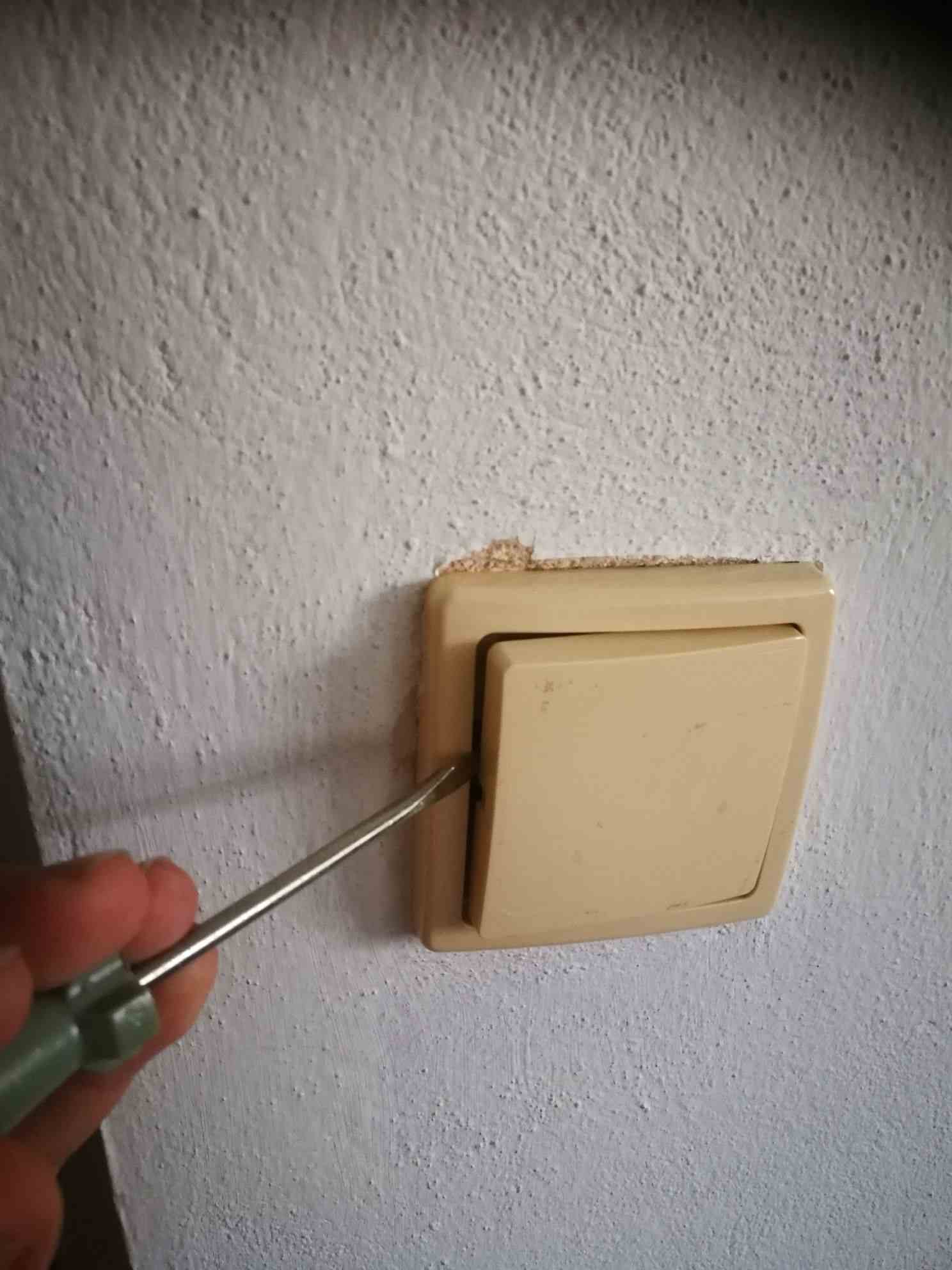

Pri klasickom vypínači sa kryt demontuje najčastejšie zboku pohyblivej časti vypínača, napríklad pomocou plochého skrutkovača. Po demontovaní krytu ešte pre istotu zmerajte skúšačkou, či káble stále nie sú pod prúdom.

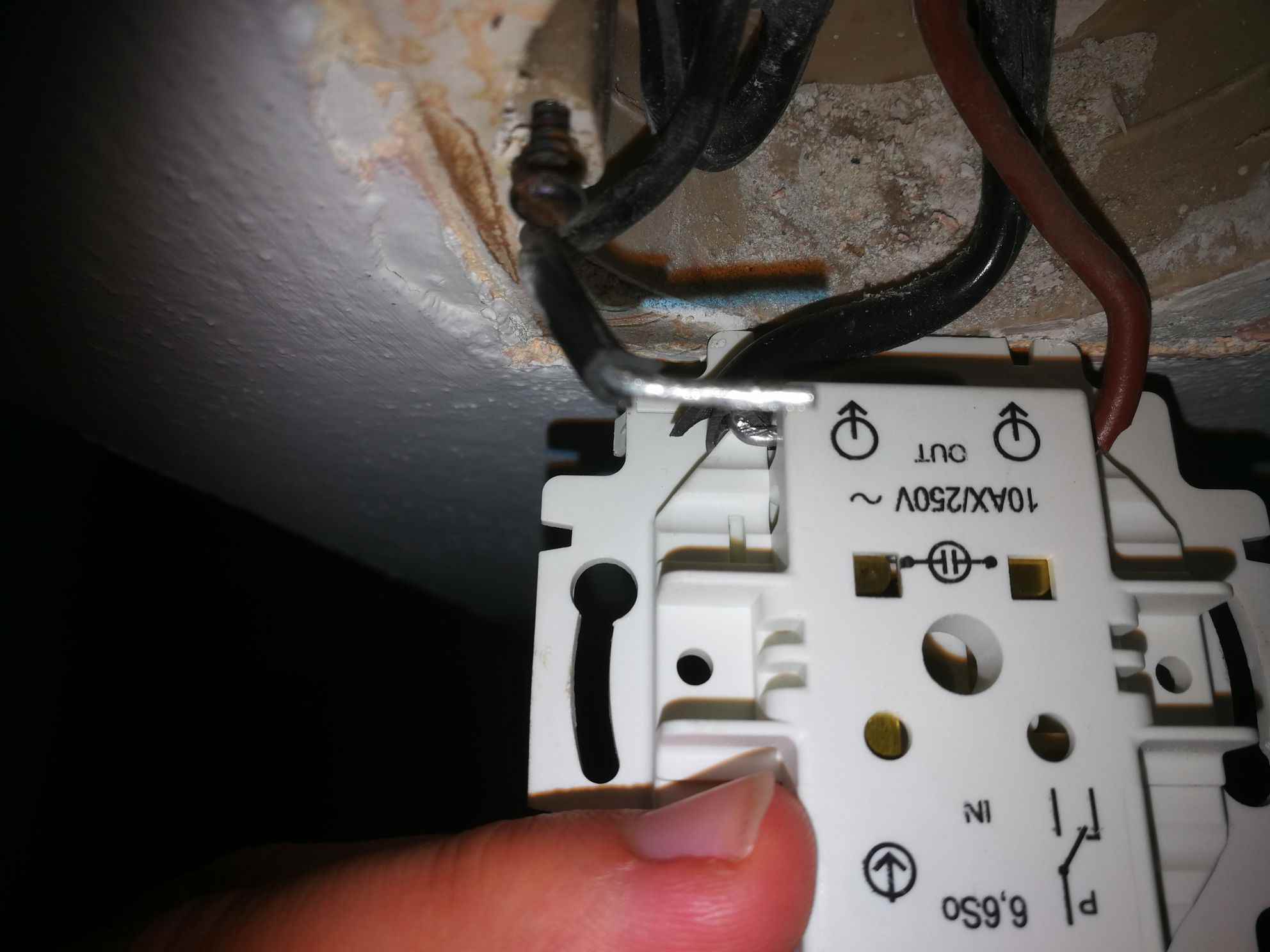

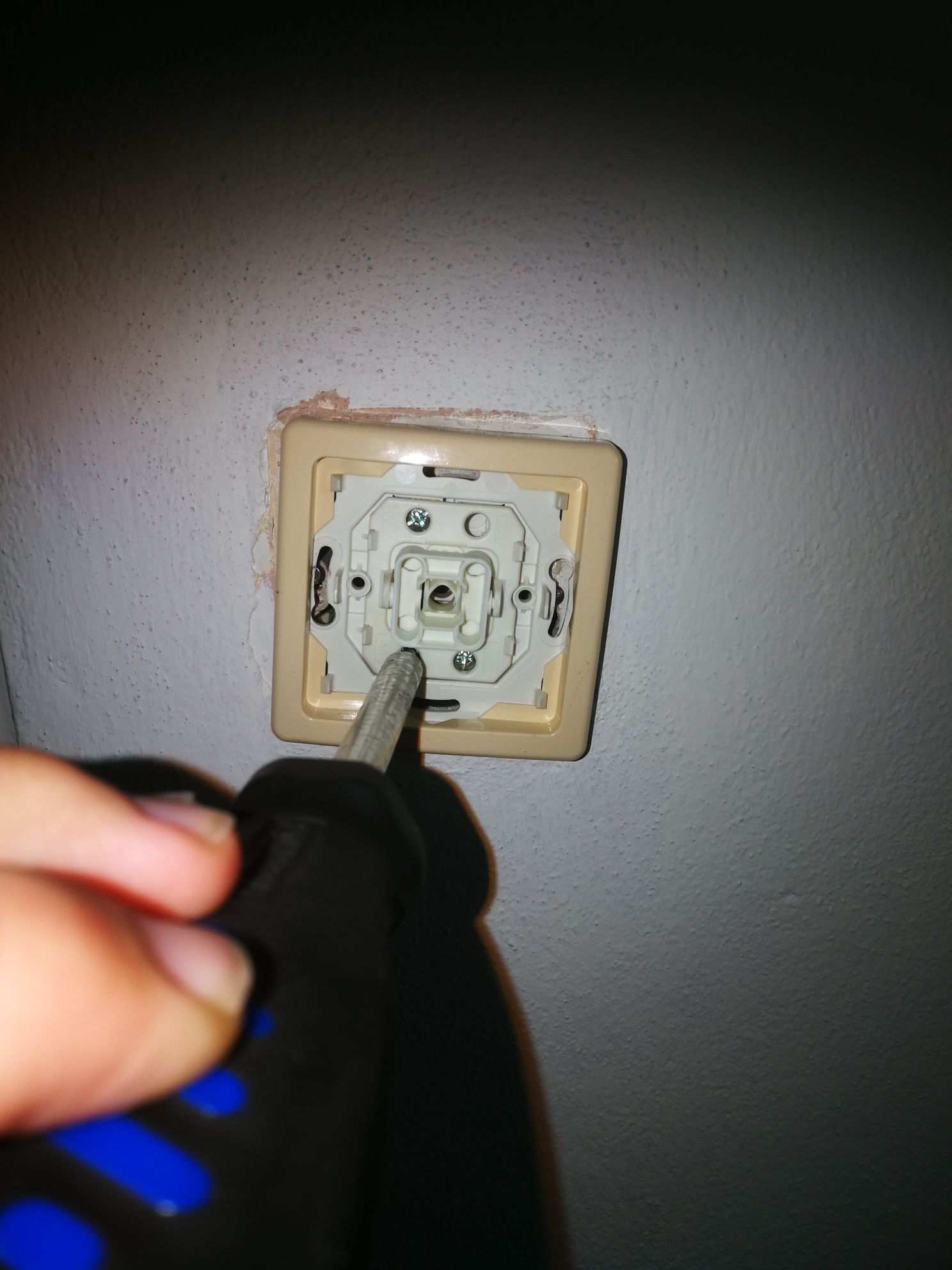

Ak je všetko v poriadku, pokračujte odskrutkovaním potrebných skrutiek. Všimnite si zapojenie vodičov, rovnako ich zapojte do nového vypínača.
Vodiče upevnite k vypínaču utiahnutím skrutiek. Nasaďte nový kryt vypínača a utiahnite bočné skrutky. Na záver na kryt nasaďte pohyblivú časť vypínača.
Najčastejšie otázky – FAQ
Odhodlali ste sa na zapojenie zásuvky alebo potrebuejte vymeniť doma staré vypínače za nové krajšie? Veríme, že vám náš návod pomôže. Elektrické zásuvky či elektrické zástrčky by mal vždy zapájať kvalifikovaný odborník. Budeme však radi, ak vám naše rady pomôžu. Ak máte odporúčania a skúsenosti v súvislosti s touto témou, budeme radi za vaše názory v diskusii pod článkom.
Ako zpojiť zástrčku správne?
Čo je to skúšačka napätia?
Ako odksúšam správnsoť zapojenia zásuvky?
